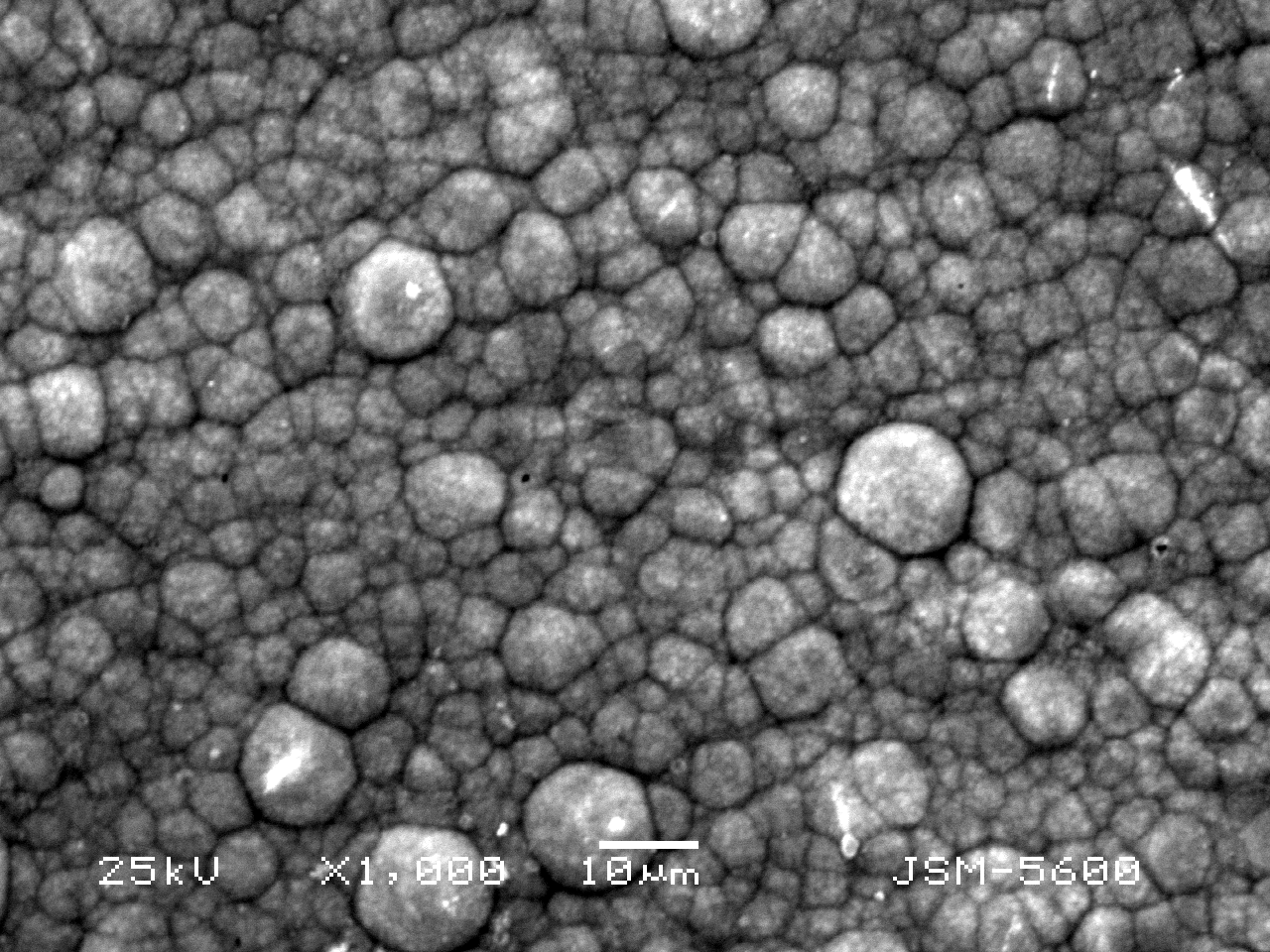

镁合金可用金属涂层加以保护，金属涂层可使用电镀、化学镀或热喷涂方法获得。电镀层选用Cu或Ni-Cr-Cu层、Zn 层。由于高纯镁合金如AZ91D等具有高度的化学活泼性，使得进行电镀的难度极大，一般都要进行烦琐的预处理，还会带来环境污染等诸多问题，难以实现工业化。本课题采用化学转化处理代替HF活化，实现无铬前处理，用硫酸镍做主盐，在镁合金表面沉积化学镀镍层，研究化学镀镍工艺，并测定相应的腐蚀性能。1. 在AZ91D镁合金表面进行了无铬前处理，得到了两种化学转化膜。1#化学转化膜为黑色基底上不均匀分布的白色颗粒，膜厚约6µm。2#化学转化膜呈干涸状，有微裂纹，几乎观察不到膜厚度。     2. 在AZ91D镁合金形成化学转化膜的基础上进行化学镀镍，得到化学镀镍层。1#镍镀层呈胞状，比较致密，有微裂纹；2#镍镀层晶胞大小不均匀，没有微裂纹。镀层厚度均匀，致密，无孔隙。       3. 在3.5%NaCl溶液中的极化曲线表明无铬前处理（化学转化处理）对镁合金基体的耐腐蚀性能提高不大。化学镀镍层能够较好地提高镁合金的耐腐蚀性能。镍镀层的腐蚀电位分别为-0.48VSCE和-1.12VSCE，2#镍镀层对镁合金耐腐蚀性能提高最大。以硫酸镍为主盐的无铬化学镀镍层能够较好地提高镁合金的耐腐蚀性能。
